Κατά την παραγωγή θειικού οξέος, παράγεται μεγάλη ποσότητα θερμικής ενέργειας κατά την καύση του θείου και τη μετατροπή του διοξειδίου του θείου. Πώς μπορεί αυτή η θερμότητα να ανακτηθεί και να μετατραπεί σε χρησιμοποιήσιμη ενέργεια;
Η ανάκτηση θερμότητας απόβλητης είναι ένα σημαντικό μέρος του σχεδιασμού του συστήματος παραγωγής θειικού οξέος. Αντί να απελευθερώνει απευθείας θερμότητα διεργασίας υψηλής- θερμοκρασίας, το σύστημα χρησιμοποιεί λέβητες, εναλλάκτες θερμότητας και εξοπλισμό παραγωγής ατμού για τη μεταφορά θερμικής ενέργειας σε χρησιμοποιήσιμο ατμό. Αυτή η ανακτώμενη ενέργεια μπορεί να υποστηρίξει τις επιχειρήσεις κοινής ωφέλειας των εγκαταστάσεων, να μειώσει την εξωτερική ζήτηση ενέργειας και να βελτιώσει τη συνολική ενσωμάτωση της διαδικασίας.
Ένα σωστά σχεδιασμένο σύστημα ανάκτησης θερμότητας απαιτεί συντονισμό μεταξύ του ελέγχου θερμοκρασίας καύσης, της ψύξης αερίου, της παραγωγής ατμού και της χρήσης θερμότητας από τη διαδικασία. Η επιλογή του εξοπλισμού ανάκτησης, των παραμέτρων λειτουργίας και της μεθόδου ολοκλήρωσης επηρεάζει άμεσα τη σταθερότητα του συστήματος παραγωγής.
Κατανόηση της Ανάκτησης Απόβλητης Θερμότητας στην Παραγωγή Θειικού Οξέος
Η διαδικασία παραγωγής θειικού οξέος περιλαμβάνει αρκετές αντιδράσεις σε υψηλές-θερμοκρασίες. Η πρώτη σημαντική πηγή θερμότητας προέρχεται από την καύση θείου.
Το υγρό θείο ψεκάζεται στον κλίβανο θείου και αντιδρά με ξηρό αέρα για να δημιουργήσει διοξείδιο του θείου (SO2). Αυτή η αντίδραση καύσης παράγει αέριο υψηλής{1} θερμοκρασίας, με τις θερμοκρασίες εξόδου συνήθως να φτάνουν περίπου τους 1000 βαθμούς .
Αντί να αφήσει αυτή τη θερμότητα να χαθεί, το αέριο περνά μέσα από έναν λέβητα απορριπτόμενης θερμότητας. Ο λέβητας μεταφέρει θερμότητα από το αέριο διεργασίας στο νερό, παράγοντας ατμό ενώ μειώνει τη θερμοκρασία του αερίου πριν εισέλθει στο τμήμα μετατροπής.
Η δεύτερη πηγή θερμότητας προέρχεται από καταλυτική μετατροπή. Κατά την οξείδωση του SO2 σε τριοξείδιο του θείου (SO3), η αντίδραση απελευθερώνει επιπλέον θερμότητα. Οι εναλλάκτες θερμότητας και οι εξοικονομητές χρησιμοποιούνται σε διαφορετικά στάδια μετατροπής για τον έλεγχο της θερμοκρασίας του αερίου και την ανάκτηση θερμικής ενέργειας.
Ένα πλήρες σύστημα ανάκτησης θερμότητας συνήθως περιλαμβάνει:
Αυτά τα εξαρτήματα συνεργάζονται για να ανακτήσουν τη θερμότητα από διαφορετικά στάδια της διαδικασίας και να παρέχουν ατμό για τη λειτουργία της εγκατάστασης.
Κύρια Διαδικασία Ανάκτησης Απόβλητης Θερμότητας
1. Παραγωγή αερίου σε υψηλή{1} θερμοκρασία
Η διαδικασία ξεκινά με την καύση θείου.
Το λιωμένο θείο εισέρχεται στον κλίβανο θείου και αντιδρά με το οξυγόνο από τον ξηρό αέρα:
Η αντίδραση παράγει ένα ρεύμα αερίου υψηλής{0} θερμοκρασίας που περιέχει SO2. Η θερμοκρασία του αερίου καύσης πρέπει να μειωθεί πριν εισέλθει στον καταλυτικό μετατροπέα επειδή ο καταλύτης απαιτεί ελεγχόμενες συνθήκες λειτουργίας.
2. Μεταφορά θερμότητας μέσω λέβητα απόβλητης θερμότητας
Το αέριο SO₂ υψηλής θερμοκρασίας εισέρχεται στον λέβητα απορριμμάτων θερμότητας.
Στο εσωτερικό του λέβητα, η θερμότητα μεταφέρεται από την πλευρά του αερίου στην πλευρά του νερού. Η θερμοκρασία του αερίου διεργασίας μειώνεται, ενώ το νερό απορροφά τη θερμική ενέργεια και γίνεται ατμός.
Σε βιομηχανικά έργα θειικού οξέος, οι λέβητες απορριπτόμενης θερμότητας σχεδιάζονται σύμφωνα με:
- Θερμοκρασία αερίου
- Ρυθμός ροής αερίου
- Απαιτήσεις πίεσης ατμού
- Ικανότητα εγκατάστασης
Για παράδειγμα, ένα σύστημα παραγωγής θειικού οξέος μπορεί να χρησιμοποιεί μια διαμόρφωση λέβητα απορριπτόμενης θερμότητας 4,2 MPa για την ανάκτηση θερμότητας από την καύση και τη δημιουργία ατμού για χρήση κατάντη.
3. Υπερθέρμανση και Αξιοποίηση Ατμού
Ο παραγόμενος ατμός μπορεί να περιέχει υγρασία και να απαιτεί περαιτέρω θέρμανση.
Ο ατμός διέρχεται από υπερθερμαντήρες όπου η πρόσθετη θερμική ενέργεια αυξάνει τη θερμοκρασία του ατμού.
Ο υπερθερμασμένος ατμός μπορεί να παρέχεται σε:
- Συστήματα κοινής ωφέλειας των εγκαταστάσεων
- Απαιτήσεις θέρμανσης
- Μηχανικός εξοπλισμός
- Εξωτερικά δίκτυα ατμού
Σε ορισμένα έργα, ο ανακτημένος ατμός γίνεται μέρος του συνολικού συστήματος διαχείρισης ενέργειας της χημικής εγκατάστασης.
4. Ανάκτηση θερμότητας κατά τη μετατροπή
Μετά την ανάκτηση θερμότητας κατά την καύση, το αέριο SO2 εισέρχεται στον μετατροπέα.
Η καταλυτική αντίδραση:
απελευθερώνει επιπλέον θερμική ενέργεια.
Οι εναλλάκτες θερμότητας εγκαθίστανται μεταξύ των καταλυτικών σταδίων για τον έλεγχο της θερμοκρασίας της αντίδρασης και την ανάκτηση της θερμότητας.
Η ανακτώμενη ενέργεια μπορεί να χρησιμοποιηθεί για:
- Ρυθμίστε τη θερμοκρασία εισερχόμενου αερίου
- Βελτιώστε τη θερμική ισορροπία
- Υποστήριξη παραγωγής ατμού
Ο συνδυασμός ανάκτησης θερμότητας από την καύση και ανάκτησης θερμότητας μετατροπής βελτιώνει την ενεργειακή χρήση ολόκληρης της παραγωγικής διαδικασίας.
Βασικοί Παράγοντες που Επηρεάζουν τον Σχεδιασμό Συστήματος Ανάκτησης Απορριμμάτων Θερμότητας
Έλεγχος θερμοκρασίας διαδικασίας
Ο έλεγχος θερμοκρασίας είναι κρίσιμος γιατί τόσο η καύση όσο και η καταλυτική μετατροπή απαιτούν συγκεκριμένες περιοχές λειτουργίας.
Εάν η θερμοκρασία του αερίου είναι πολύ υψηλή, η καταπόνηση του εξοπλισμού μπορεί να αυξηθεί. Εάν η θερμοκρασία είναι πολύ χαμηλή, η αποτελεσματικότητα της καταλυτικής αντίδρασης μπορεί να μειωθεί.
Το σύστημα ανάκτησης πρέπει να εξισορροπεί τις απαιτήσεις απομάκρυνσης θερμότητας και διαδικασίας.
Απαιτήσεις Steam
Διαφορετικά έργα έχουν διαφορετικές απαιτήσεις ατμού.
Κατά τον μηχανολογικό σχεδιασμό, οι προμηθευτές πρέπει να αξιολογήσουν:
- Απαιτούμενη πίεση ατμού
- Κατανάλωση ατμού
- Διαθέσιμες πηγές θερμότητας
- Σύνδεση με υπάρχοντα συστήματα κοινής ωφέλειας
Το σύστημα ατμού πρέπει να ταιριάζει με τον στόχο παραγωγής και την ενεργειακή δομή του εργοστασίου.
Επιλογή υλικού εξοπλισμού
Το αέριο υψηλής-θερμοκρασίας και οι όξινες συνθήκες δημιουργούν προκλήσεις για τα υλικά εξοπλισμού.
Ο σχεδιασμός θα πρέπει να λάβει υπόψη:
- Θερμοκρασία λειτουργίας
- Σύνθεση αερίου
- Συνθήκες διάβρωσης
- Μηχανική καταπόνηση
Η κατάλληλη επιλογή υλικού βοηθά στη διατήρηση της αξιοπιστίας του εξοπλισμού κατά τη συνεχή λειτουργία.
Ενοποίηση Συστήματος
Η ανάκτηση απορριπτόμενης θερμότητας δεν είναι μια ανεξάρτητη μονάδα. Πρέπει να ενσωματωθεί με:
- Σύστημα καύσης θείου
- Ενότητα μετατροπής
- Δίκτυο ανταλλαγής θερμότητας
- Σύστημα ατμού
- Αυτόματο σύστημα ελέγχου
Απαιτείται μια πλήρης μηχανολογική προσέγγιση για να εξασφαλιστεί ο συντονισμός μεταξύ διαφορετικών μονάδων διεργασίας.

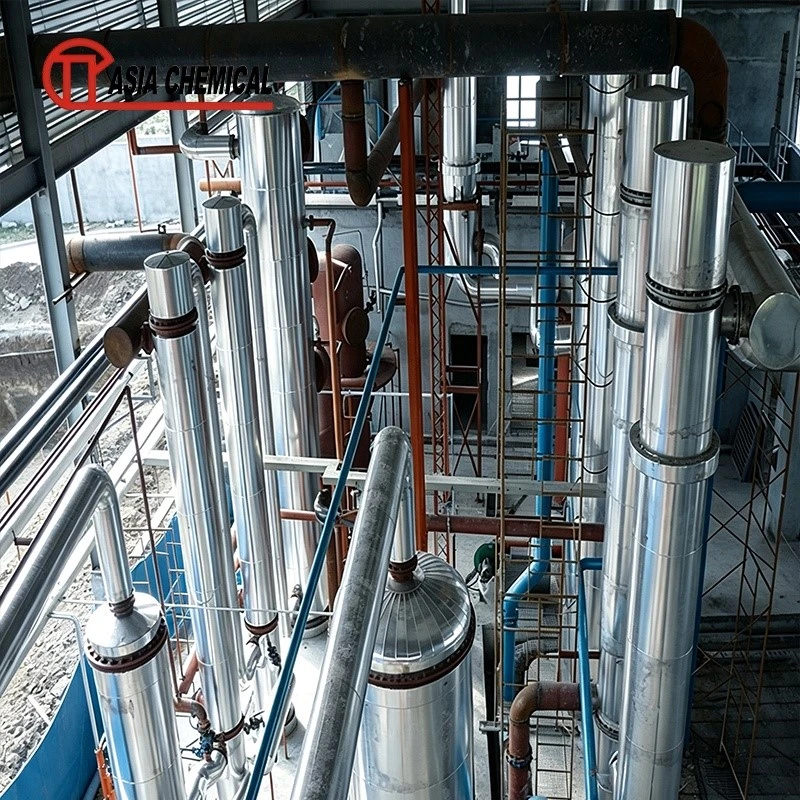

Asia Chemical Engineering Co., Ltd Λύσεις ανάκτησης αποβλήτων θερμότητας
Asia Chemical Engineering Co., Ltdπαρέχει λύσεις χημικής μηχανικής για έργα βιομηχανικής παραγωγής, συμπεριλαμβανομένου του σχεδιασμού διεργασιών, της ολοκλήρωσης εξοπλισμού και της τεχνικής υποστήριξης.
Για τα έργα του εργοστασίου θειικού οξέος, η εταιρεία επικεντρώνεται στην ενσωμάτωση συστημάτων καύσης θείου, καταλυτικής μετατροπής, απορρόφησης και ανάκτησης απορριπτόμενης θερμότητας.
Η ομάδα μηχανικών αξιολογεί τις απαιτήσεις του έργου, συμπεριλαμβανομένων:
- Παραγωγική ικανότητα
- Στόχος παραγωγής ατμού
- Προδιαγραφές πρώτων υλών
- Συνθήκες χρησιμότητας
- Διάταξη φυτών
Η εταιρεία παρέχει τεχνικό σχεδιασμό για συστήματα ανάκτησης απορριμμάτων θερμότητας, συμπεριλαμβανομένης της επιλογής εξοπλισμού, της σύνδεσης διεργασιών και του σχεδιασμού χρήσης ενέργειας.
Η λύση καλύπτει τον συντονισμό βασικού εξοπλισμού, όπως λέβητες απορριμμάτων θερμότητας, εναλλάκτες θερμότητας, συστήματα ατμού και μονάδες ελέγχου διεργασιών. Μέσω μηχανικής ανάλυσης και ενοποίησης συστημάτων, η Asia Chemical Engineering Co., Ltd βοηθά τους πελάτες να αναπτύξουν συστήματα παραγωγής που συνδυάζουν τη χημική επεξεργασία με την ανάκτηση ενέργειας.
Γνώση του κλάδου: Γιατί η ανάκτηση θερμότητας αποβλήτων είναι σημαντική στο σχεδιασμό χημικών εγκαταστάσεων
Η κατανάλωση ενέργειας είναι ένας σημαντικός παράγοντας στη λειτουργία της χημικής μονάδας. Τα παραδοσιακά συστήματα παραγωγής συχνά απελευθερώνουν αέρια υψηλής{1} θερμοκρασίας μετά από αντιδράσεις, με αποτέλεσμα την απώλεια θερμικής ενέργειας.
Η ανάκτηση απόβλητης θερμότητας αλλάζει αυτή την προσέγγιση αντιμετωπίζοντας τη θερμότητα διεργασίας ως χρησιμοποιήσιμη πηγή ενέργειας.
Στην παραγωγή θειικού οξέος, η καύση του θείου και οι αντιδράσεις οξείδωσης δημιουργούν φυσικά θερμότητα. Με την εγκατάσταση εξοπλισμού ανάκτησης, αυτή η θερμική ενέργεια μπορεί να μετατραπεί σε ατμό αντί να εκφορτιστεί.
Τα οφέλη της ανάκτησης θερμότητας περιλαμβάνουν:
- Καλύτερη αξιοποίηση της ενέργειας διεργασίας
- Μειωμένη ζήτηση για εξωτερική παροχή ατμού
- Βελτιωμένο συνολικό ενεργειακό ισοζύγιο των φυτών
- Χαμηλότερες ενεργειακές απαιτήσεις λειτουργίας
Κατά το σχεδιασμό μιας νέας χημικής μονάδας, οι μηχανικοί συνήθως εξετάζουν την ανάκτηση θερμότητας κατά το αρχικό στάδιο σχεδιασμού της διαδικασίας αντί να την προσθέσουν μετά την κατασκευή. Η πρώιμη ενσωμάτωση επιτρέπει την καλύτερη διευθέτηση του εξοπλισμού, το σχεδιασμό αγωγών και τον προγραμματισμό χρησιμότητας. Τα μελλοντικά έργα χημικών εργοστασίων αναμένεται να επικεντρωθούν περισσότερο στην ενοποίηση της ενέργειας, τη βελτιστοποίηση των διαδικασιών και τη διαχείριση των εκπομπών. Η ανάκτηση απορριμμάτων θερμότητας θα συνεχίσει να αποτελεί σημαντικό τεχνικό ζήτημα για τις εγκαταστάσεις παραγωγής θειικού οξέος.
FAQ
1. Ποιος είναι ο σκοπός της ανάκτησης απορριπτόμενης θερμότητας σε μια μονάδα θειικού οξέος;
Η ανάκτηση απόβλητης θερμότητας συλλαμβάνει τη θερμική ενέργεια που παράγεται κατά την καύση του θείου και τη μετατροπή του SO2 και στη συνέχεια τη μετατρέπει σε χρησιμοποιήσιμο ατμό.
2. Ποιος εξοπλισμός χρησιμοποιείται για την ανάκτηση απορριπτόμενης θερμότητας;
Ο κύριος εξοπλισμός περιλαμβάνει λέβητες απορριμμάτων θερμότητας, βαρέλια ατμού, υπερθερμαντήρες, εξοικονομητές και εναλλάκτες θερμότητας.
3. Πόσος ατμός μπορεί να παραχθεί από την ανάκτηση θερμότητας;
Η παραγωγή ατμού εξαρτάται από τη χωρητικότητα της εγκατάστασης, το σχεδιασμό της διαδικασίας, τις συνθήκες της πηγής θερμότητας και τις απαιτήσεις πίεσης ατμού. Ένα συγκεκριμένο έργο χρειάζεται μηχανικό υπολογισμό.
4. Γιατί είναι σημαντικός ο έλεγχος θερμοκρασίας στα συστήματα ανάκτησης θερμότητας;
Η διαδικασία απαιτεί ελεγχόμενες θερμοκρασίες για την καύση, την καταλυτική μετατροπή και την προστασία του εξοπλισμού. Ο εξοπλισμός ανάκτησης θερμότητας πρέπει να εξισορροπεί τη μεταφορά ενέργειας και τις συνθήκες διεργασίας.
5. Μπορούν να προσαρμοστούν τα συστήματα ανάκτησης απορριμμάτων θερμότητας;
Ναί. Το σύστημα μπορεί να σχεδιαστεί σύμφωνα με την παραγωγική ικανότητα, τη ζήτηση ατμού, τις συνθήκες της τοποθεσίας και τα υπάρχοντα συστήματα κοινής ωφέλειας.
